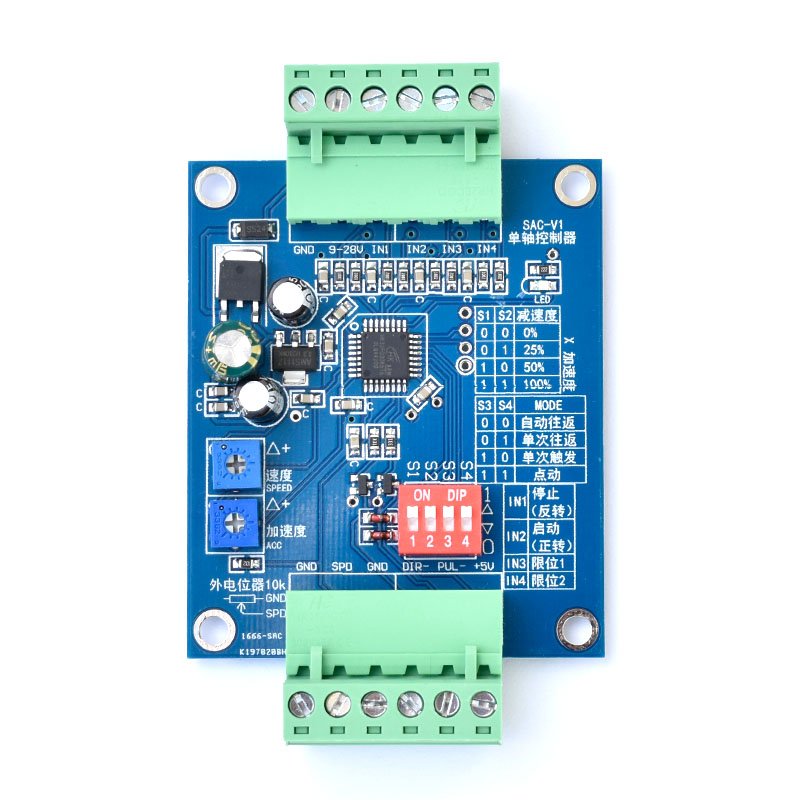

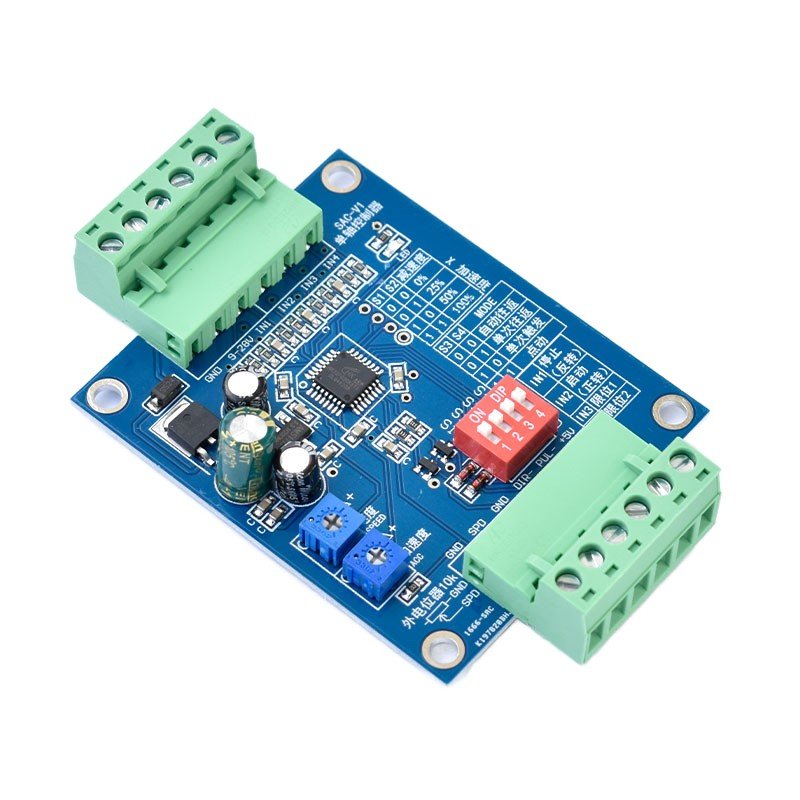

Karta generátor pulzů SAC-V1
Karta pro snadné ovládání krokového motoru. Generátor pulzů pro driver.
Generátor rychlosti a signálu pro pohon krokového motoru.
Nastavitelný čas zrychlení (0-3 s)
Nastavitelná hodnota zpomalení (0-25-50-100 %)
Maximální výstupní frekvence 30 kHz.
Nastavení rychlosti pomocí integrovaného nebo připojitelného externího potenciometru (10 kHz)
S integrovaným potenciometrem lze nastavit pouze maximální frekvenční limit v případě externího ovládání!
Funkce:
Čtyři režimy na výběr.
(S3 0 / S4 0) - Automatický pohyb tam a zpět mezi koncovými spínači.
(S3 0 / S4 1) - Jednoduchý pohyb tam a zpět mezi koncovými spínači.
(S3 1 / S4 0) - Jednoduchý start, pohyb od konce do konce.
(S3 1 / S4 1) - Krokový režim, pohyb po dobu trvání spínaného signálu.
(S1 0 / S2 0 ) - Zpomalení: 0 % hodnoty zrychlení
(S1 0 / S2 1) - Zpomalení: 25 % hodnoty zrychlení
(S1 1 / S2 0) - Zpomalení: 50 % hodnoty zrychlení
(S1 1 / S2 1) - Zpomalení: 100 % hodnoty zrychlení
Pomůžeme s nastavením a zapojením
- doprava je zajišťována kurýrní společností, popřípadě nadrozměrné balíky ( nad 3m ) je zajišťována kurýrní společností SDS doručovací systém s.r.o
- v košíku je u souhrnu položek uvedena orientační váha bez balení - z této se vypočítává cena dopravy
- při platbě je možnost výběru platby na dobírku nebo platba předem na účet
- u balíků nad 2m délky pevných materiálů jako jsou vedení, tyče apod. je automaticky přičtena nadrozměrná doprava
- ceník si můžete prohlédnout v DOPRAVA a PLATBA
Jednoduchý návod jak přidat produkt nebo variantu produktu do košíku
Obrázky
- každý produkt obsahuje obrázky (nemusí obsahovat všechny)
- obecný obrázek - zobrazuje jak produkt vypadá
- obecný obrázek - může zobrazovat i jiné pohledy produktu, popřípadě jiné varianty produktu
- barevné varianty produktu
- velikostní varianty produktu
- popis jednotlivých částí produktu
- výkres - rozměry produktu
Tabulka
- referenční číslo - je naše interní číslo produktu (ne číslo výrobce z výkresů, tabulek apod.)
- další sloupce uvádějí jednotlivé parametry produktu
- tabulky produktů jsou zobrazovány jako počet ks / šířka x počet ks / délka x počet ks
Podrobný popis naleznete ZDE JAK NAKUPOVAT
V případě, že si neumíte vybrat produkt, nerozumíte parametrům, nebo jen neumíte přidat něco do košíku klidně nás kontaktujte
- profesionální poradenství přímo od konstruktéra
- vytypování komponent dle Vašeho zadání
- poradíme, vybereme, navrhneme
- vyrábíme také díly na míru, popřípadě upravujeme standardní díly na míru
Podrobné informace

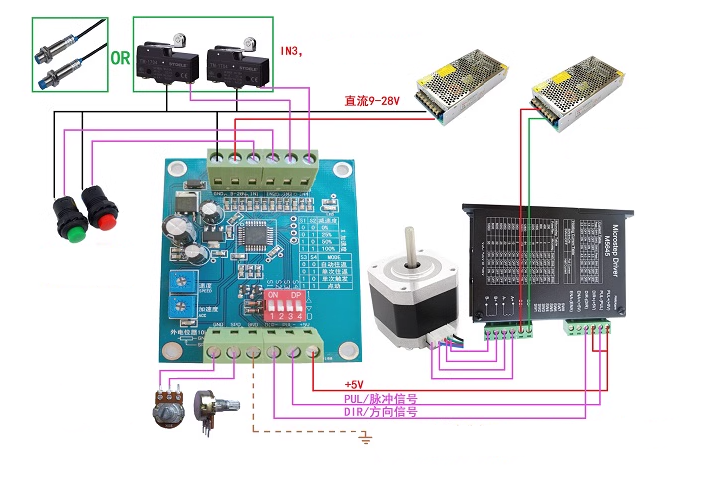

Vstupy:
Napájení: GND (-)
Napájení: 9-24VCD (+)
IN 1 (Stop (v krokovém režimu, směr otáčení: proti směru hodinových ručiček))
IN 2 (Start (v krokovém režimu, směr otáčení: vpravo))
IN 3 (koncový spínač proti směru hodinových ručiček)
IN 4 (koncový spínač vpravo)
Výstupy:
5V (+5V řídícího signálu)
PUL (Krok, krokový výstup)
DIR (DIR, směrový výstup)
GND
SPD (potenciometr IN)
GND (potenciometr GND)
