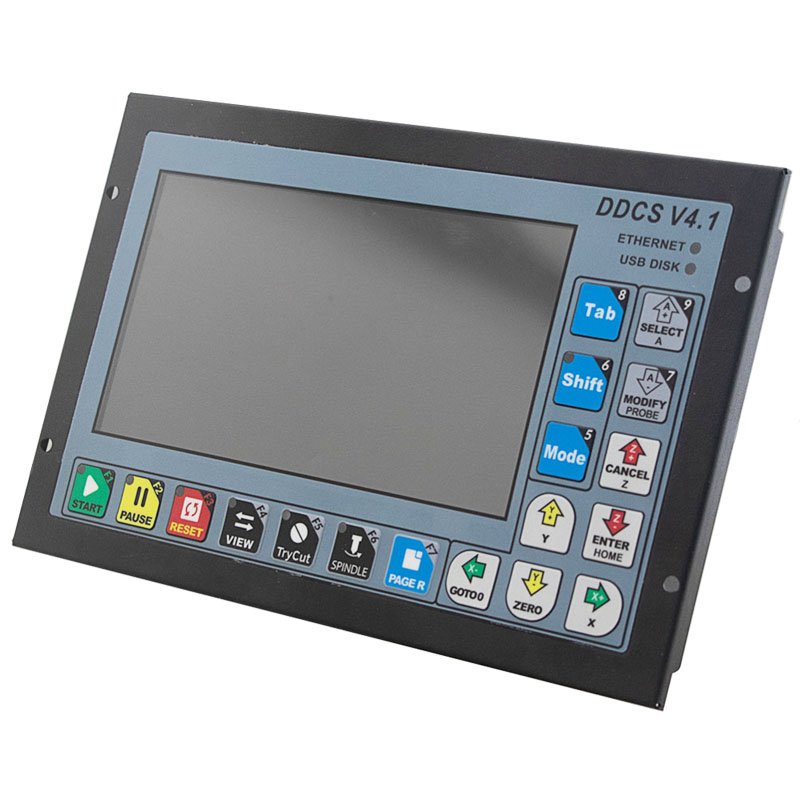

DDCS V4.1 řídicí karta s MPG
DDCS V4.1 je samostatný/offline ovladač, který podporuje komplexní soubor G-kódu Fanuc a dokáže přenášet soubory prostřednictvím ethernetové komunikace mezi počítačem a ovladačem DDCS V4.1 bez omezení velikosti souboru G-kódu. Návrh G-kódu podporuje různé softwary CAD/CAM, jako například ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 atp. Splňuje potřeby různých CNC strojů: gravírovací stroje, frézky, frézky, řezačky...atd.
- Napájení 24V DC

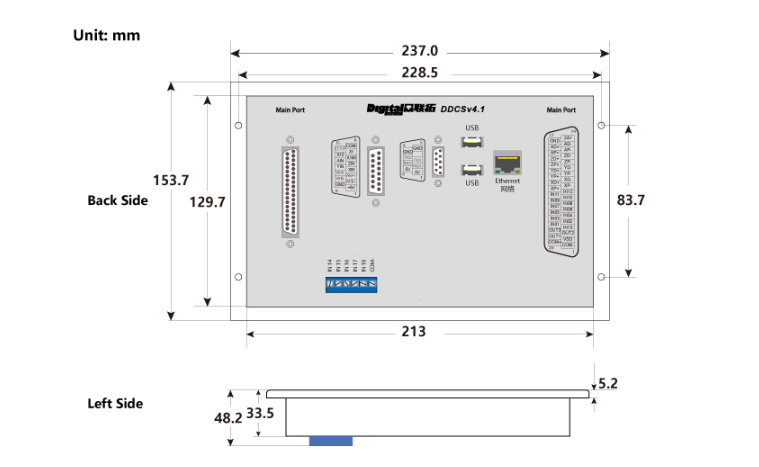

- Rozměry 227x154mm
- Rozměry otvoru 213x130mm
- doprava je zajišťována kurýrní společností, popřípadě nadrozměrné balíky ( nad 3m ) je zajišťována kurýrní společností SDS doručovací systém s.r.o
- v košíku je u souhrnu položek uvedena orientační váha bez balení - z této se vypočítává cena dopravy
- při platbě je možnost výběru platby na dobírku nebo platba předem na účet
- u balíků nad 2m délky pevných materiálů jako jsou vedení, tyče apod. je automaticky přičtena nadrozměrná doprava
- ceník si můžete prohlédnout v DOPRAVA a PLATBA
Jednoduchý návod jak přidat produkt nebo variantu produktu do košíku
Obrázky
- každý produkt obsahuje obrázky (nemusí obsahovat všechny)
- obecný obrázek - zobrazuje jak produkt vypadá
- obecný obrázek - může zobrazovat i jiné pohledy produktu, popřípadě jiné varianty produktu
- barevné varianty produktu
- velikostní varianty produktu
- popis jednotlivých částí produktu
- výkres - rozměry produktu
Tabulka
- referenční číslo - je naše interní číslo produktu (ne číslo výrobce z výkresů, tabulek apod.)
- další sloupce uvádějí jednotlivé parametry produktu
- tabulky produktů jsou zobrazovány jako počet ks / šířka x počet ks / délka x počet ks
Podrobný popis naleznete ZDE JAK NAKUPOVAT
V případě, že si neumíte vybrat produkt, nerozumíte parametrům, nebo jen neumíte přidat něco do košíku klidně nás kontaktujte
- profesionální poradenství přímo od konstruktéra
- vytypování komponent dle Vašeho zadání
- poradíme, vybereme, navrhneme
- vyrábíme také díly na míru, popřípadě upravujeme standardní díly na míru
Podrobné informace
Obsah balení

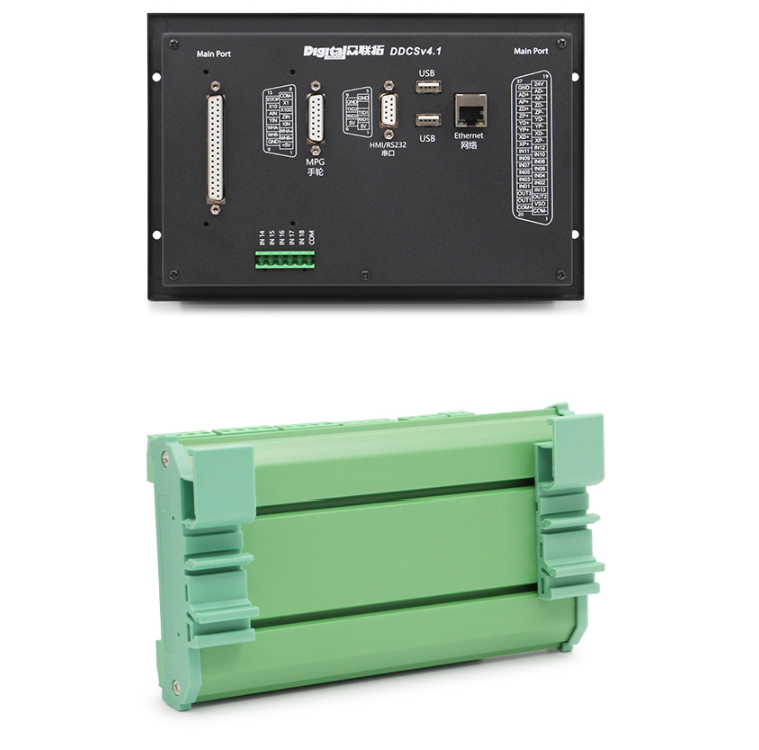

* 1 x CNC offline ovladač DDCSV4.1 (k dispozici ve 3 nebo 4-osé verzi)
* 1 x ruční kolečko DDMPG
* 1 x hák (pro DDMPG)
* 1 x svorkovnice (pro DDCS V4.1 a DDCS V3.1)
* 1 x kabel DB37 2 metry (pro zapojení mezi svorkovnicí a ovladačem)
* 1 x 4GB USB klíč
* 1 x prodlužovací kabel USB 29 cm
* 1 x zástrčka DB-15 (samec) pro připojení MPG
* 1 x svorkovnice star/pause/stop/com
* 1 x další malé příslušenství
- Maximální výstupní impuls na osu 500 kHz
- 18 fotoelektricky izolovaných digitálních vstupů, 3 fotoelektricky izolované digitální výstupy.
- Vřeteno lze konfigurovat jako analogové vřeteno (0~10 V) a také jako servo vřeteno.
- Řízení motoru 3-4 os. Volitelný výstupní signál v diferenciálním režimu a režimu dvojitého impulzu. Maximální frekvence výstupních impulsů interpolace je 500 kHz/os, lineární interpolace 2-4 os, libovolná kruhová interpolace 2 os;
- Hlavní řídící čip ARM9, čip s algoritmem jádra FPGA.

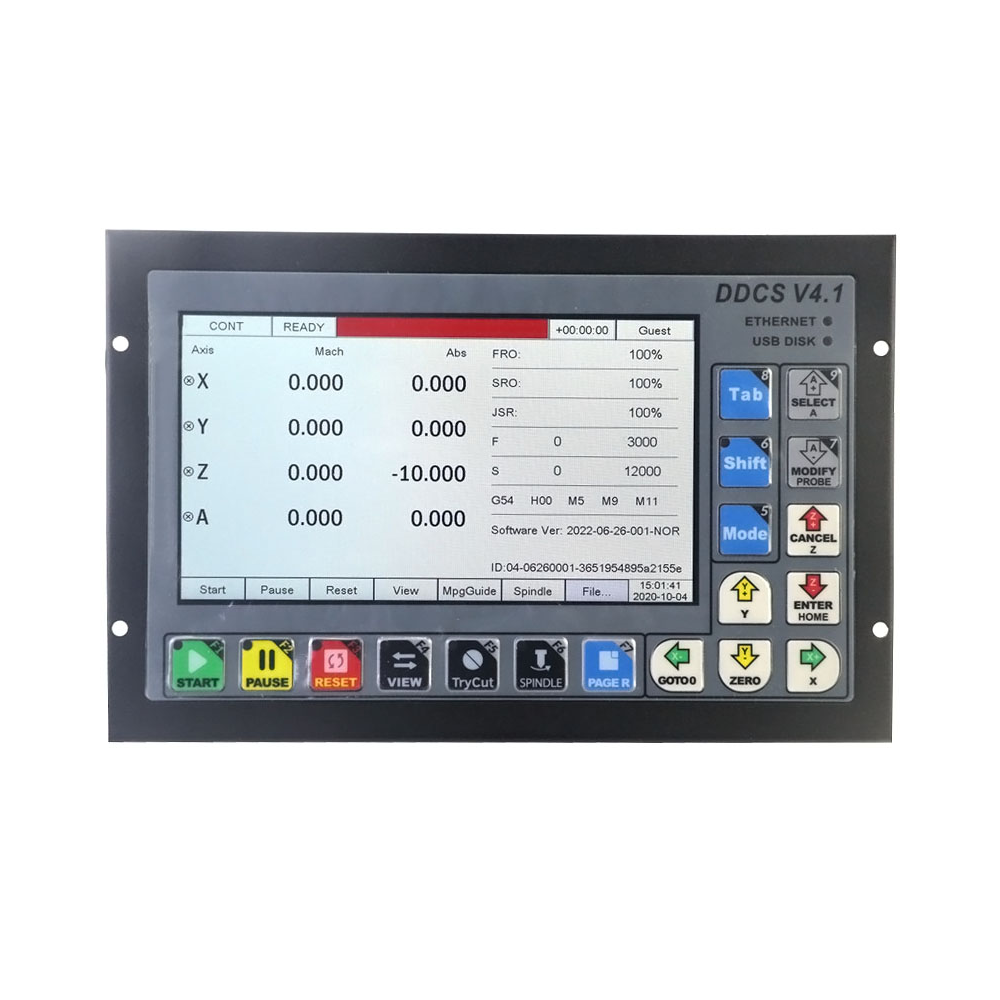

- 7-palcový TFT displej, velikost: 1024 x 600 pixelů, rozlišení: 72 pixelů/palec; 17 ovládacích kláves.

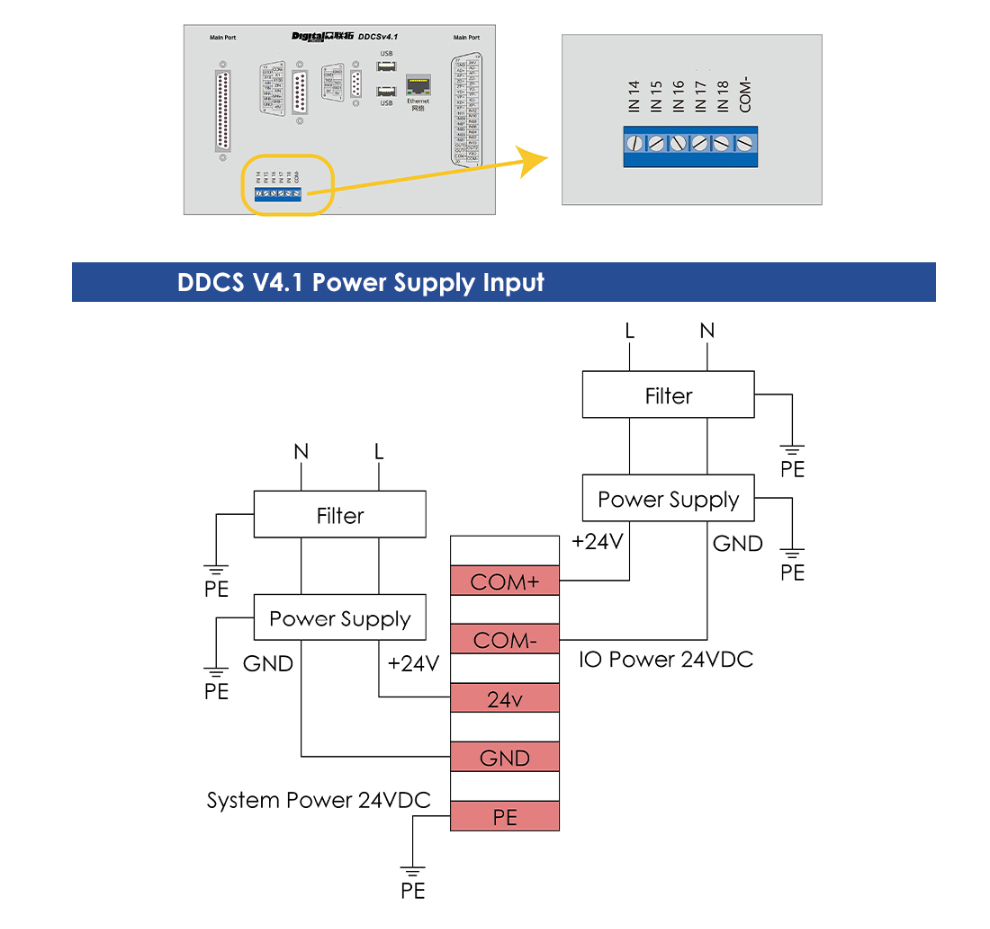

- Napájení pro IO port je 24 V DC, minimální proud je 0,5 A, napájení pro řídicí systém je také 24 V DC, minimální proud je 0,5 A. Řídící jednotka potřebuje obě napájení pro správnou funkci.
- Podpora USB flash disku pro vstup souboru G kódu; Možnost přenosu souborů přes ethernetovou komunikaci mezi počítačem a řídicí jednotkou DDCS V4.1; Žádné omezení velikosti souboru G-kódu.
- Kompatibilní se standardním G-kódem, podpora populárního softwaru CAD/CAM, jako například ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 atd.;
- Podpora standardního MPG. 10) Podpora funkce „Zkus řezání“ (vedení ručním kolečkem). Vzdálenost.
- Podpora funkce Jog pro každou osu (kontinuální, kroková, definovaná vzdálenost), kterou může zákazník definovat.
- Podpora měření délky nástroje s pohyblivou sondou, pevnou sondou, vrcholovou sondou a nástrojem.
- Podpora rychlého přechodu k určení čáry a nejbližší polohy.
- Podpora obrábění polí, sekvenčního obrábění, obrábění roviny frézování a válcového frézování.
- Podpora vychýlení pro osu XYZA a možnost definovat vzdálenost vychýlení.
- Podpora bodu přerušení pozastavení, bodu přerušení obnovy po výpadku napájení a načteného bodu přerušení. A podpora spuštění od konkrétní čáry a nejbližší čáry.
- Podpora operací s více výchozími body, uživatelé mohou vytvořit výchozí bod a načíst jej. 18) Podpora nalezení středu pro osy X a Y.
- Vylepšená funkce simulace. Během simulace můžete upravit FRO a sledovat, zda programovací cesta splňuje očekávání, a zkontrolovat měkké limity. Během simulace ji lze pozastavit a po opětovném stisknutí tlačítka Start systém bude pokračovat v simulaci od bodu přerušení pozastavení.
- Podřízený X, Podřízený Y nebo Podřízený Z pro portálový stroj se dvěma nezávislými motory na hlavních osách.
- Nyní je k dispozici angličtina a čínština; Systém také podporuje mezinárodní kódování, podporuje téměř všechny jazyky, uživatelé si mohou do řídicího systému přidat svůj vlastní jazyk.
- DDCS V4.1 podporuje pouze omezený přepínač typu NPN.
- Podpora 4 druhů provozních práv: návštěvník, operátor, správce, super správce.
